Modifikasi Lampu Led AC



Bila postingan yang lalu penulis membahas tentang Lampu Emergency Murah Meriah dan  LAMPU EMERGENCY DAN LAMPU BOX TL MINI MENGGUNAKAN LED maka pada kali ini akan dibahas tentang pemanfaatan lampu led yang bisa di nyalakan dengan menggunakan sumber langsung dari PLN (tengangan 220VAC).

Pembuatan lampu led ac ini dilakukan di sekolah SMKN 3 Mataram pada saat pelajaran MRET(Mengoperasikan Rangkaian Elektronik Terapan) dan pembuatannya penulis serahkan kepada siswa kelas XI TEI B yang bernama Ahmad Jaelani sambil penulis tetap memantau proses pembuatannya.

Adapun bahan yang digunakan dalam pembuatan Modifikasi Lampu Led Ac

tersebut adalah:

1.lampu led senter                   = 16 bh

2.resistor 1K ohm                    = 1 bh

3.Kapasitor 0.22uF/400V       = 1 bh

4.timah solder                         = 10 cm

5.bungkus snack                      = 1 bh

6.Dioda IN4007                      = 4 bh

7. 2 kabel isi UTP                    = 5 cm

9.isolasi lakban                        = 5 cm

10.kaleng bekas sprite             = 1 bh

11.lem bakar                             = 5 cm

12.bekas kepala lampu PL       = 1 bh

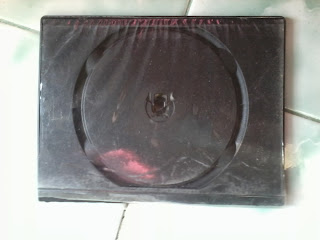

13. tempat CD                         = 1bh
14.lem biasa                            = secukupnya(minta ama tetangga aja)



Alat yang digunakan adalah:

1.solder

2.cutter

3.pemotong kuku/tang potong

4.gunting

5.lem tembak

Langkah-Langkah Pembuatan :

1. Potong bulat tempat CD sesuai ukuran dalam kaleng sprite

2.lubangin tempat CD sebanyak 16 buah led

3.lem bungkus snack pada tempat CD yang sudah di lubangi kemudian dilubangi kembali seperti semula lalu dipotong membentuk tempat CD tersebut.

4.pasang LED pada lubang tempat CD sesuai dengan gambar rangkaiannya.

5.solder kaki led secara seri sesuai dengan gambar rangkaiannya.



6.sambung kapasitor, dioda dan resistor menggunakan solder kemudian di sambung pada kepala lampu PL

7.lem penutup kepala lampu PL pada belakang kaleng sprite

8.sambung kabel UTP pada kaki led kemudian di isolasi



9.masukkan led yang sudah dipasang pada kaleng kemudian sambung kabel UTP pada dioda.

10.lakukan test sebelum di pasang permanent

11.bila led sudah berhasil menyala maka masukkan tutup lampu pada kepala lampu secara permanent.

12.ucapkan hamdallah bila sudah berhasil dan memuaskan.

Demikian cara pembuatan Modifikasi Lampu Led AC, semoga ada manfaatnya dan bisa dicoba sendiri di rumah. (Alfuad Gapuki)
